1. Introducción
El modelado de cimentaciones en Revit permite crear bases estructurales precisas y coordinadas, optimizando el diseño desde las zapatas y losas hasta pilotes y vigas de cimentación. Gracias a sus herramientas paramétricas, es posible generar modelos detallados, detectar interferencias y garantizar una planificación constructiva más eficiente y confiable. Podemos encontrar los siguientes elementos de cimentación:
2. Losas de cimentación
Las losas de cimentación son «suelos» estructurales, que podrán tener componente analítico y que se encuentran dentro de las categorías de cimentación. No son lo mismo que un forjado, dado que éstos se encuentran en la categoría de suelos estructurales.
2.1. Borde de losa
Podemos añadir un borde de losa o «tacón» a nuestra losa de cimentación. Para ello vamos a la pestaña «Estructura» y centro del grupo «Cimentación» seleccionamos «Losa» y luego «Suelo: borde de losa».
Para colocar este borde seleccionamos el borde donde queremos insertar este elemento:
Se insertará el borde con el perfil seleccionado hacia abajo del segmento seleccionado:
Podemos cambiar el perfil con el que se crea este borde desde las opciones laterales, en «Editar tipo»:
3. Cimentación en muro
Para crear una cimentación bajo un muro o zapata corrida debemos primero dibujar el muro que se apoyará en la cimentación:
Ahora seleccionamos la herramienta «Muro» en el grupo de herramientas que tenemos en cimentación y seleccionamos el muro que hemos creado. Automáticamente se creará la zapata bajo dicho muro:
Podemos cambiar sus propiedades y dimensiones en la barra lateral de propiedades.
4. Zapatas
Para modelar zapatas seleccionamos la herramienta «Aislada» en el grupo de herramientas que tenemos en cimentación. Después colocamos las zapatas en la ubicación que consideremos. Podemos usar herramientas auxiliares como «En rejilla» que nos permite colocar estas cimentaciones en las intersecciones entre rejillas:
También podemos cambiar sus propiedades desde la barra lateral y cambiar la familia, posibilitando insertar zapatas con pilotes, por ejemplo:
4.1. Zapata aislada
Las zapatas aisladas son elementos de cimentación estructural diseñados para transmitir las cargas puntuales de pilares colocados en el centro o cerca del centro. Comprender cómo funcionan sus parámetros, referencias de elevación y comportamiento estructural es clave para modelarlas con precisión, coordinar correctamente niveles y obtener mediciones fiables en planos y cuantificaciones.
Podemos usar las zapatas que vienen por defecto o podemos crear las nuestras propias. Para conocer más detalles sobre la creación de zapatas aisladas haz click aquí.
Podemos utilizar la herramienta de colocación en rejilla, de manera que se inserten automáticamente los pilares en las intersecciones entre rejillas:
Una vez seleccionada debemos seleccionar las rejillas, de derecha a izquierda:

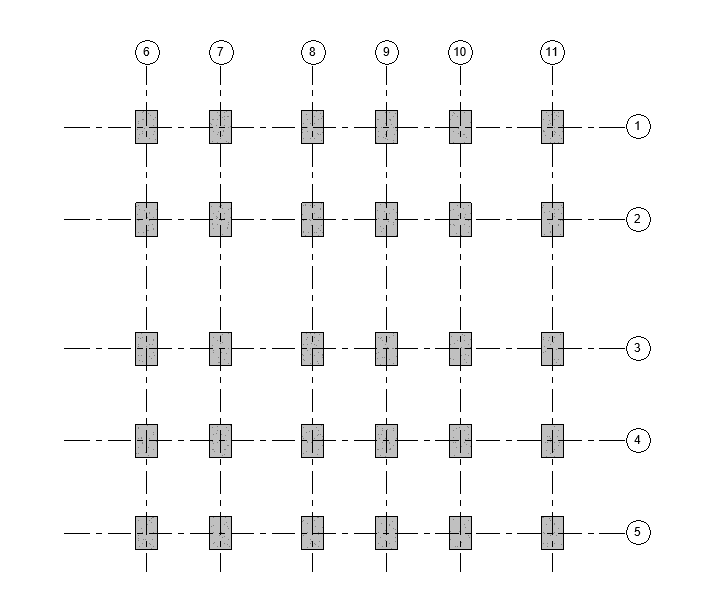

Ahora pulsamos en el botón de «Finalizar» arriba a la derecha y nos insertarán en las intersecciones:

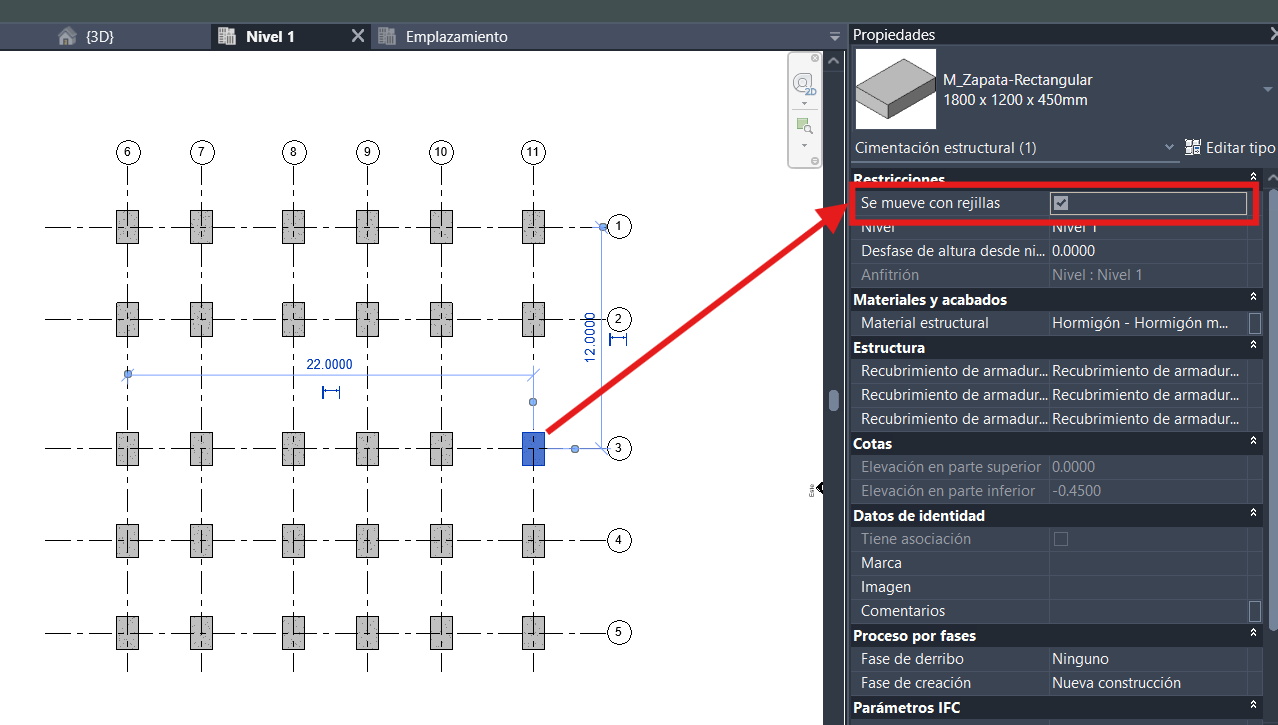

Una vez se inserten podemos indicar si queremos que una o varias zapatas se muevan con las rejillas o no mediante el siguiente parámetro:
4.2. Zapata medianera

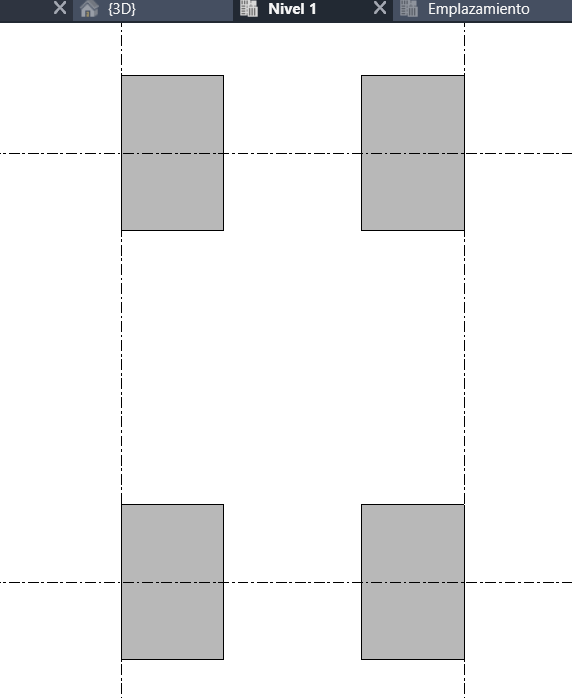

Las zapatas medianeras son elementos de cimentación estructural diseñados para transmitir las cargas puntuales de pilares colocados en uno de sus bordes.
Podemos usar las zapatas que vienen por defecto o podemos crear las nuestras propias. Para conocer más detalles sobre la creación de zapatas aisladas haz click aquí.
En este caso también podemos utilizar la herramienta de colocación en rejilla vista en apartados anteriores.
4.3. Zapata en esquina

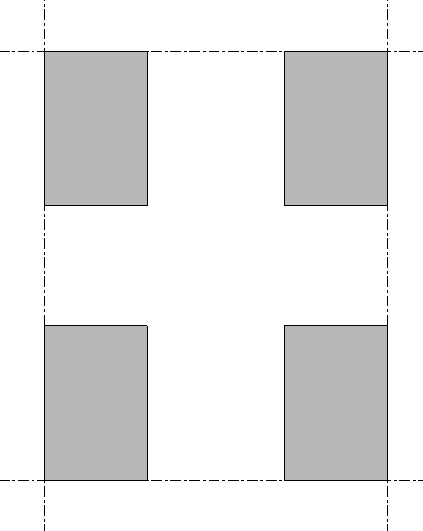

Las zapatas en esquina son elementos de cimentación estructural diseñados para transmitir las cargas puntuales de pilares colocados en una de sus esquinas.
Podemos usar las zapatas que vienen por defecto o podemos crear las nuestras propias. Para conocer más detalles sobre la creación de zapatas aisladas haz click aquí.
En este caso también podemos utilizar la herramienta de colocación en rejilla vista en apartados anteriores.
