1. Introducción

El modelado de estructuras metálicas en Revit ofrece una forma precisa y eficiente de desarrollar proyectos constructivos desde sus primeras fases hasta la documentación final. Gracias a sus herramientas especializadas, es posible crear, analizar y coordinar cada elemento estructural (perfiles, uniones, anclajes y ensamblajes) con un alto nivel de detalle.

Este entorno BIM permite visualizar el comportamiento del modelo en 3D, detectar interferencias, optimizar materiales y generar planos y listados de forma automática. Además, posibilita una colaboración fluida entre ingenieros, arquitectos y fabricantes, garantizando que todos trabajen con información actualizada y coherente..

2. Pilares

Para insertar un pilar estructural metálico seleccionamos la herramienta de insertar pilar estructural de manera similar a cómo lo haríamos con un pilar de hormigón. Al seleccionar la herramienta nos aparecerán varias opciones en la parte superior y vendrá seleccionado un pilar metálico

Insertar pilar metálico

Como diferencia respecto a los pilares de hormigón, podemos ver que se pueden configurar las conexiones tanto en la parte superior como en la base.

2.1. Parámetros iniciales

Al seleccionar la opción de insertar pilares estructurales, en la pestaña «Estructura» -> «Pilar» o en la pestaña «Arquitectura» -> «Pilar» -> «Pilar estructura» veremos que nos aparece en al parte superior una barra de opciones:

Barra de opciones en pilares estructurales

Aquí, salvo excepciones, debemos fijarnos sobre todo en:

  • Modo de creación: por defecto viene en «Profundidad». Esto dará lugar a un pilar creado «hacia abajo» desde el nivel que estemos. Si queremos un pilar «normal» hacia arriba, debemos seleccionar «Altura».
  • Conexión: podemos seleccionar «No conectada», es decir, tendrá la altura que indiquemos; o podemos indicar un nivel y llegará hasta dicho nivel.

2.2. Colocación en rejilla

Podemos utilizar la herramienta de colocación de pilares en rejilla, de manera que se inserten automáticamente los pilares en las intersecciones entre rejillas:

Herramienta «En rejilla» para pilares

Una vez seleccionada debemos seleccionar las rejillas, de derecha a izquierda:

Rejillas seleccionadas

Ahora pulsamos en el botón de «Finalizar» arriba a la derecha y nos insertará los pilares en las intersecciones.

3. Vigas

Podemos acceder a la herramienta de vigas desde la pestaña de «Estructura»:

Herramienta «Viga»

2.1. Parámetros iniciales

Una vez seleccionada se nos activarán las herramientas y opciones iniciales de las vigas:

Herramientas y opciones de vigas
  • Plano de colocación: plano respecto al cual queremos colocar la viga.
  • Uso estructural: pueden ser varios.
    • Jácena.
    • Tornapunta horizontal.
    • Vigueta.
    • Correa.
    • Otro.
  • Cadena: similar a la función de los muros, nos permite insertar varias vigas seguidas sin salirnos de la herramienta.

Además tendremos otras herramientas como:

  • Forzado de cursor 3D.
  • En rejilla: permite colocar las vigas en rejillas seleccionadas.
  • Etiquetar al colocar.

2.2. Colocación de vigas

Es importante colocar las vigas desde el centro de los pilares hasta el centro del pilar final.

Colocación de viga de centro a centro de pilar

Esto puede provocar que la longitud de cota y la longitud de corte sean diferentes:

Longitudes en viga estructural

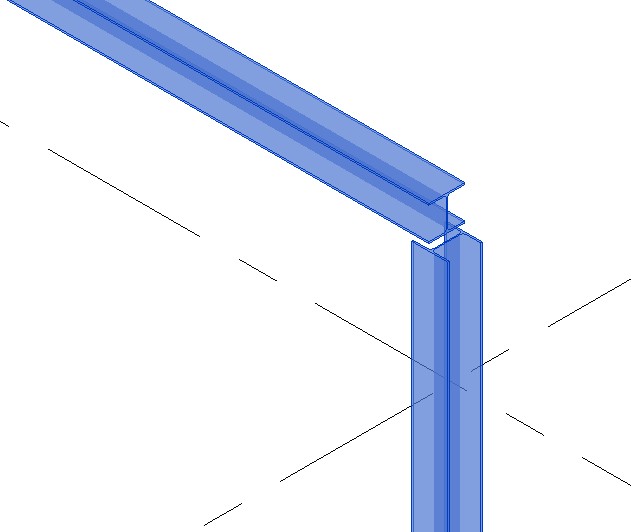

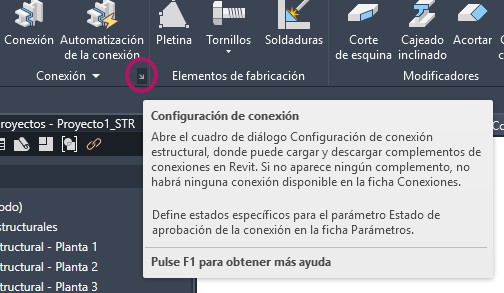

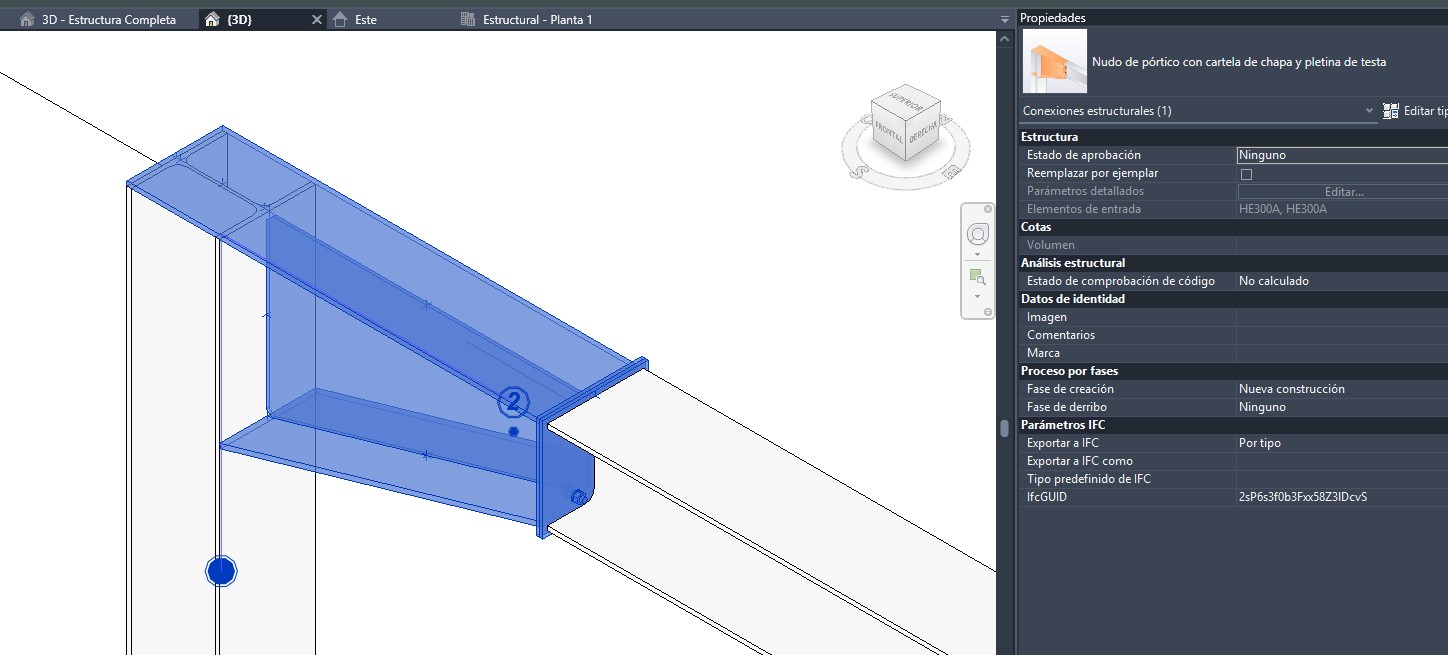

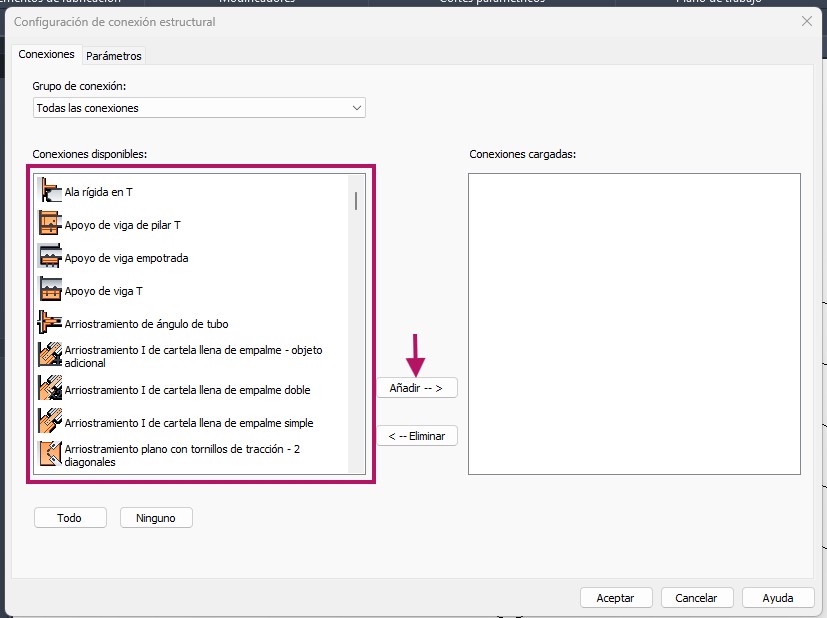

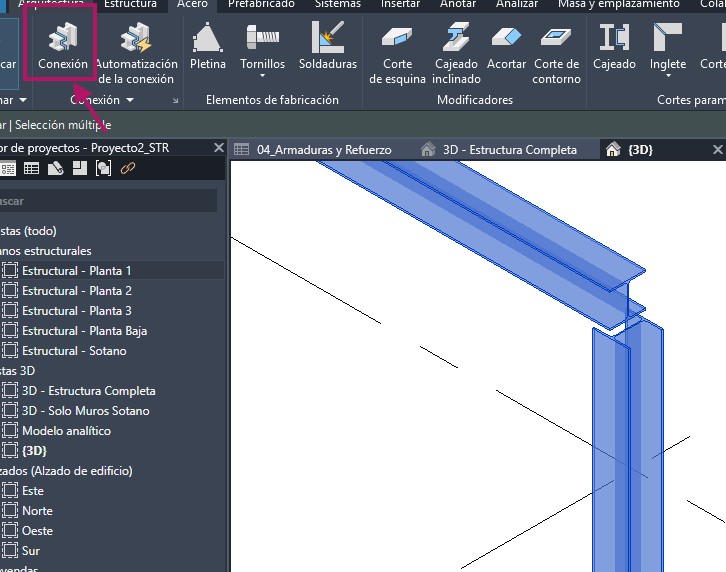

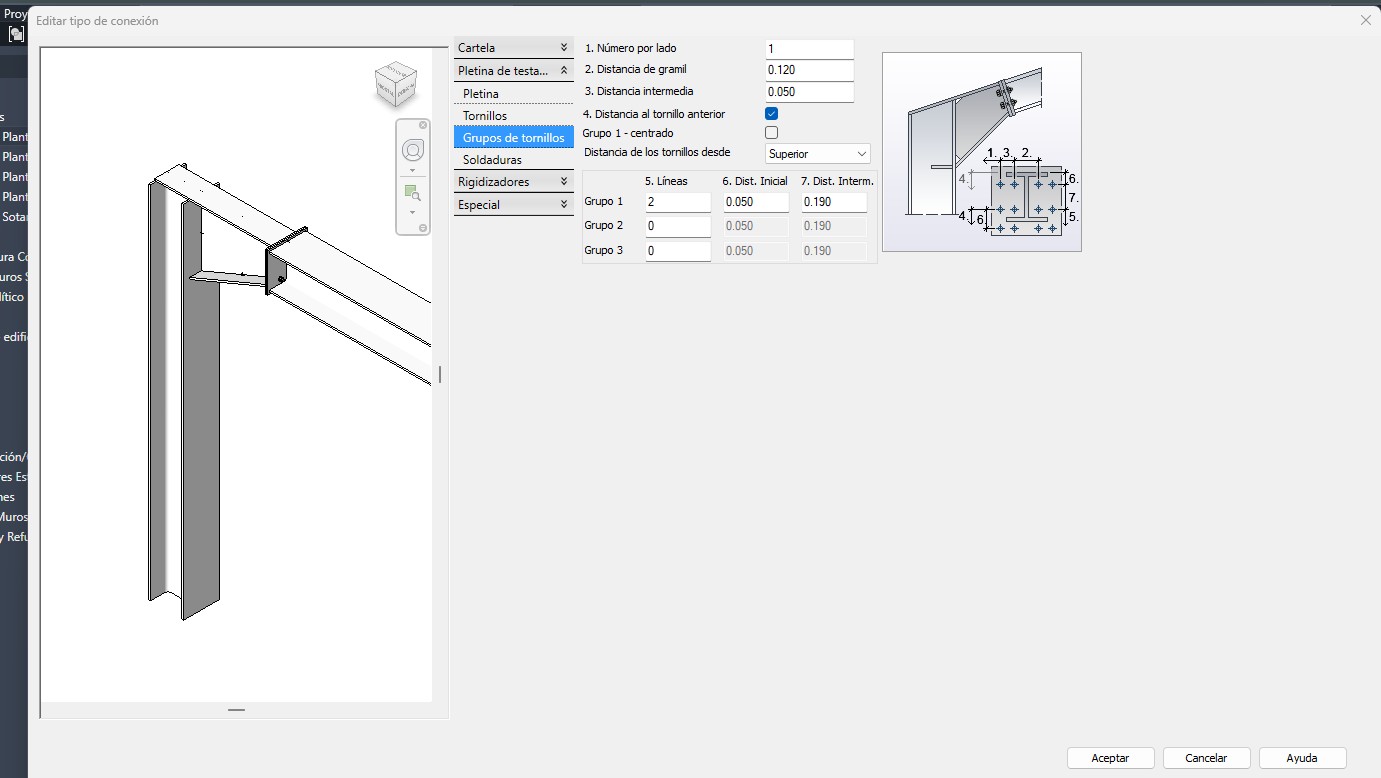

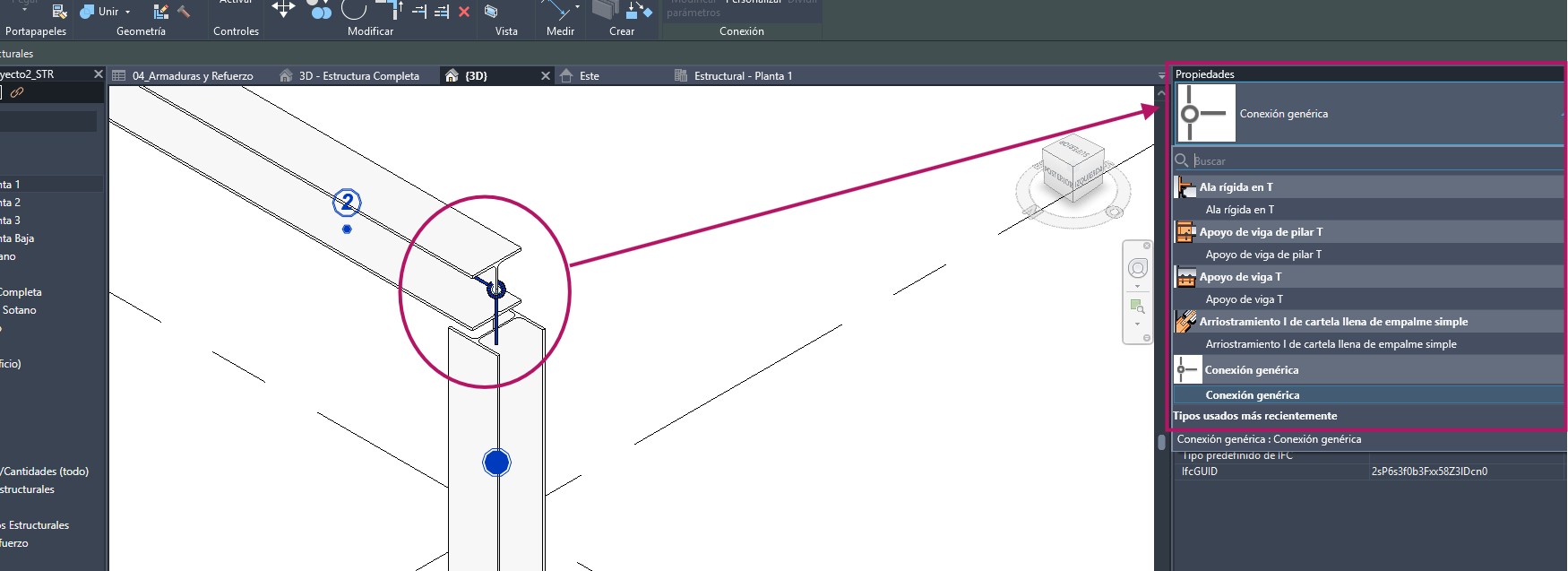

Además, podemos ver que la viga se quedará un poco separada de los pilares en sus extremos. Esto se debe a que es posible insertar uniones en las estructuras metálicas. Podemos suprimir este espacio si ponemos a cero la reducción de junta inicial y final.

Reducción en vigas metálicas
