Familias anidadas
- Introducción
- Crear familia anidada
- Propiedades compartidas
1. Introducción
Las familias anidadas son familias que están formadas por otras familias a su vez. Por ejemplo, un recibidor cuyas patas son una familia independiente:
2. Crear familia anidada
Para crear una familia anidada seguimos los siguientes pasos:

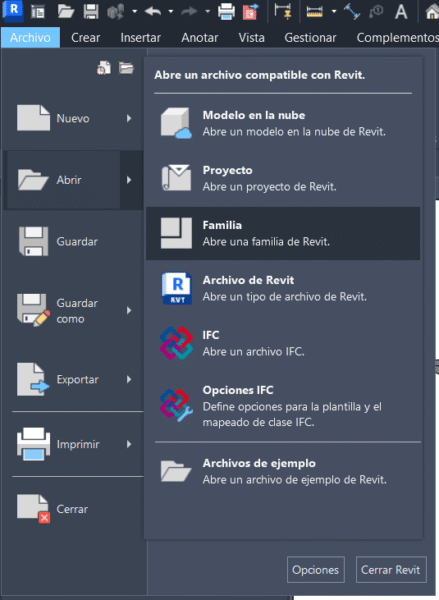

- Paso 1: Abrir la familia anfitrión. Abrimos la familia en la que queremos anidar otras familias.
- Paso 2: Abrimos la familia objeto de anidar. Abrimos la familia que queremos insertar en la familia anfitrión.

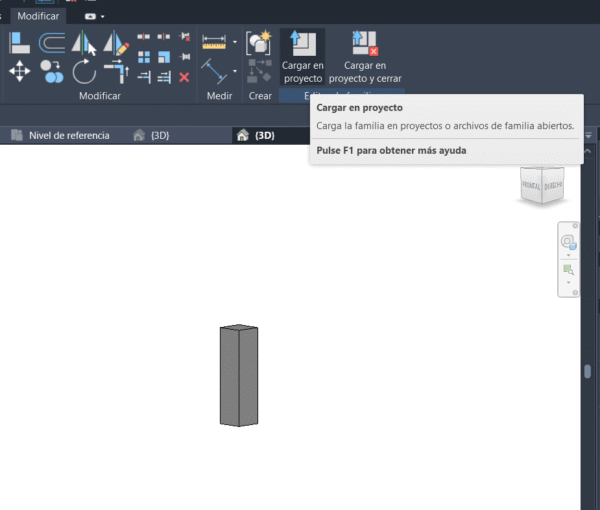

- Paso 3: Cargar la familia en familia anfitrión. Una vez tengamos ambas familias abiertas, pulsamos en la opción de cargar en proyecto y se nos cargará en la familia anfitrión.
Una vez cargada, podemos situarla donde nos convenga:

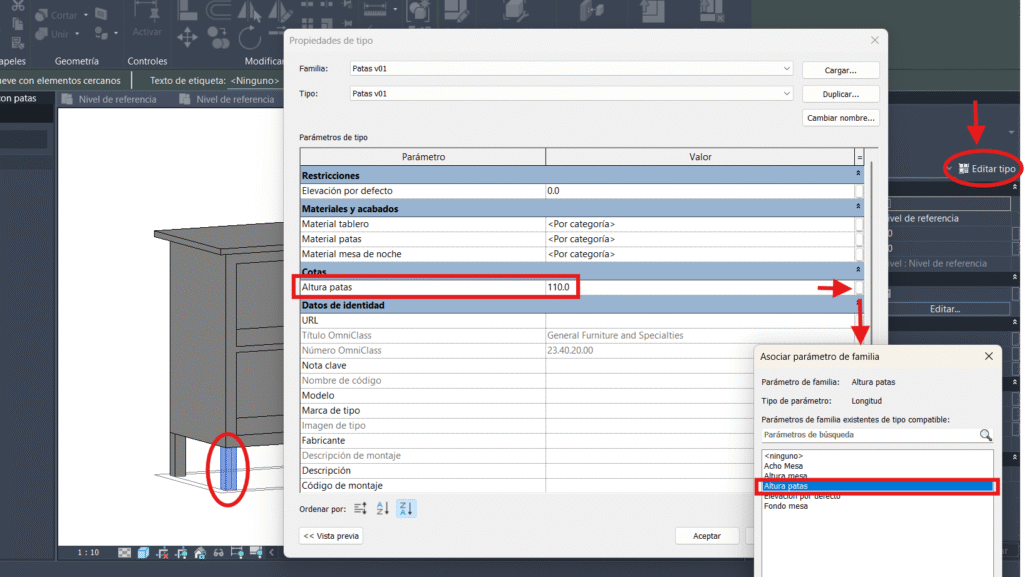

- Paso 4: Asociar parámetros. Es posible que la familia anidada tenga parámetros diferentes a la familia anfitrión. Para tener disponibles los parámetros de la familia insertada en la familia anfitrión debemos abrir las propiedades de tipo de la familia anidada y asociarlos con un parámetro de la familia anfitrión:
Previamente tendremos que haber creado el parámetro en la familia anfitrión con el nombre que queramos asociarle para que nos salga en la lista de parámetros disponibles.
- Paso 5: Guardar y cargar en proyecto. Una vez que tengamos todo asociado correctamente podemos cargar la familia anfitrión en un proyecto y comprobar que funciona según nuestro diseño.
3. Propiedades compartidas
Compartir las propiedades de una familia en la familia anfitrión nos permite, entre otras cosas, poder hacer un recuento individual de los ejemplares de dicha familia.

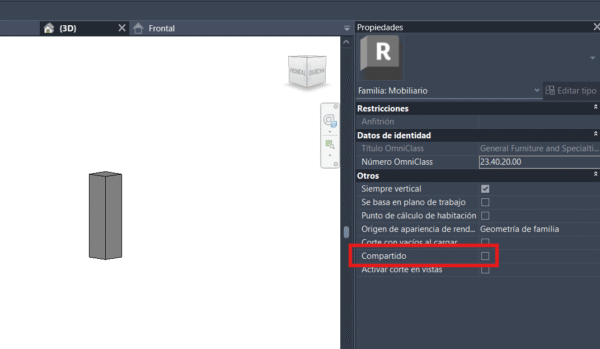

En este ejemplo, si queremos que la familia «Pata» se pueda contar en tablas de planificación debemos seleccionar la opción «Compartido». No obstante, si activamos esta opción no podremos asociar parámetros de la familia anidada con la familia anfitrión. Debemos ser conscientes desde el inicio cual es nuestro objetivo final.
