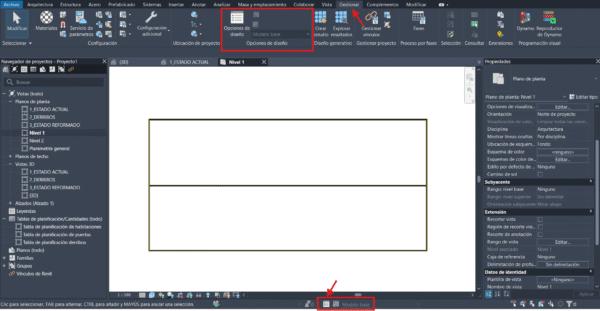

Para acceder a la herramienta de opciones de diseño tenemos dos vías:



1. Barra de herramienta superior. Dentro de la pestaña «Gestionar» podemos encontrar el grupo de herramientas de Opciones de diseño.

2. Barra de herramientas inferior. Abajo, por defecto, nos aparece un desplegable inhabilitado donde muestra «Modelo base» y a la izquierda un botón, el cual nos llevará a la herramienta de Opciones de diseño.

Para crear una nueva opción de diseño (lo que llamaríamos «una nueva versión del proyecto») debemos pulsar en «Nuevo» y automáticamente se creará un nuevo conjunto de opciones con sus respectivas opciones.



Debemos tener claro que las opciones de diseño se creará dentro de un conjunto de opciones. Por ejemplo, podemos tener varias ideas para un aseo y para una cocina. En ese caso crearíamos un conjunto de opciones para las ideas del aseo y otro conjunto para las de la cocina.

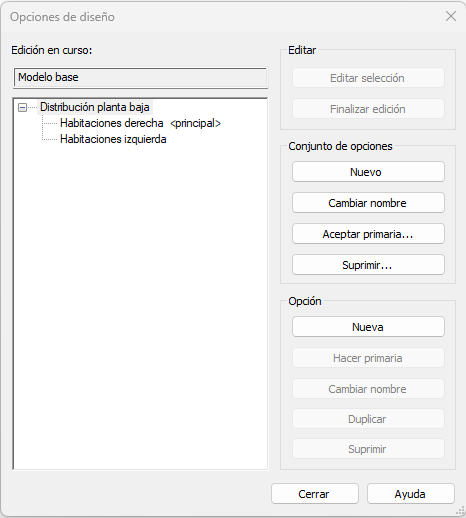

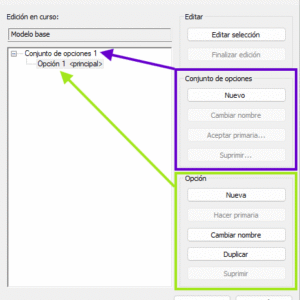

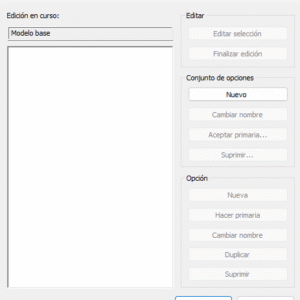

Tenemos disponibles varios botones de configuración tanto para el conjunto de opciones como para las opciones que forman dicho conjunto. Estos botones sólo se activaran cuando esté seleccionado el modelo base en el espacio de trabajo. Si estamos trabajando en alguna de las opciones, seguirán desactivados.

Conjunto de opciones

• Nuevo: crea un nuevo conjunto.
• Cambiar nombre: útil para cambiar el nombre del conjunto.
• Aceptar primaria:
• Suprimir.

Opciones

• Nueva: crea una nueva opción.
• Hacer primaria: convierte la opción en <principal>. Es decir, si visualizamos el modelo base, aparecerá lo modelado previamente en el modelo base más lo modelado en la opción principal.
• Cambiar nombre: útil para cambiar el nombre de la opción.
• Duplicar: duplica la opción seleccionada.
• Suprimir: suprime la opción seleccionada.

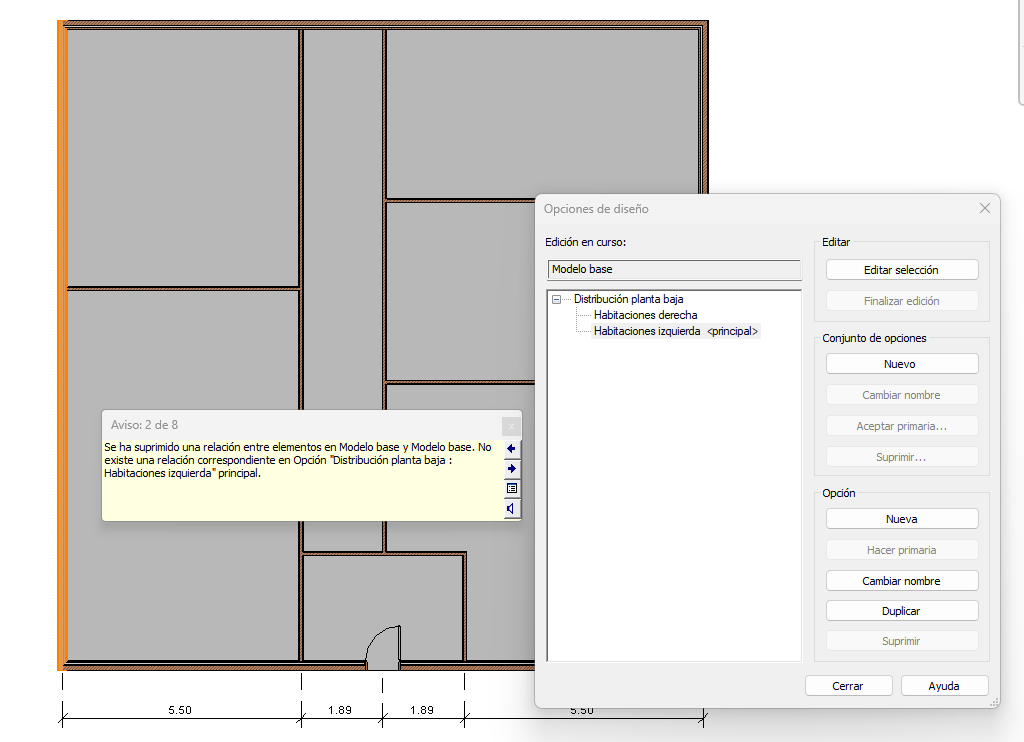

Nota: es posible que al cambiar de una opción principal a otro nos salte una aviso, que no necesariamente deben ser malos, sobre los cambios que implica esta modificación. En este caso nos indica que hay elementos que forman parte del modelo base que intersecan con los elementos de la opción elegida como principal:

Ejemplo: en una vivienda, queremos situar las habitaciones a un lado y las zonas comunes (cocina, salón, etc.) al otro lado. Para ello crearemos un conjunto de opciones denominado «Distribución planta baja» y dentro de este conjunto tendremos la opción «Habitaciones derecha» y «Habitaciones izquierda».

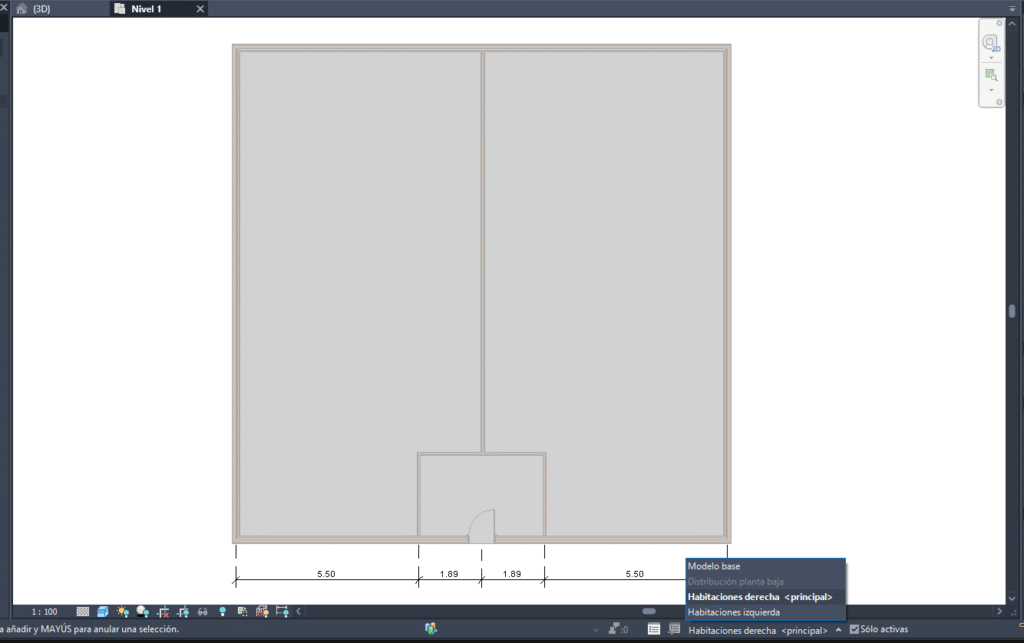

Para empezar a «crear» nuestras distintas opciones, lo único que tenemos que hacer el ir a la parte inferior del programa, donde están las opciones de diseño, y seleccionar la opción con la que queremos trabajar.



Por decirlo de otra manera, el modelo base sería como la capa «0» en AutoCAD y las opciones creadas serían capas creadas por nosotros. Para trabajar en cada una de ellas debemos seleccionarlas y trabajar en ellas mientras están seleccionadas.

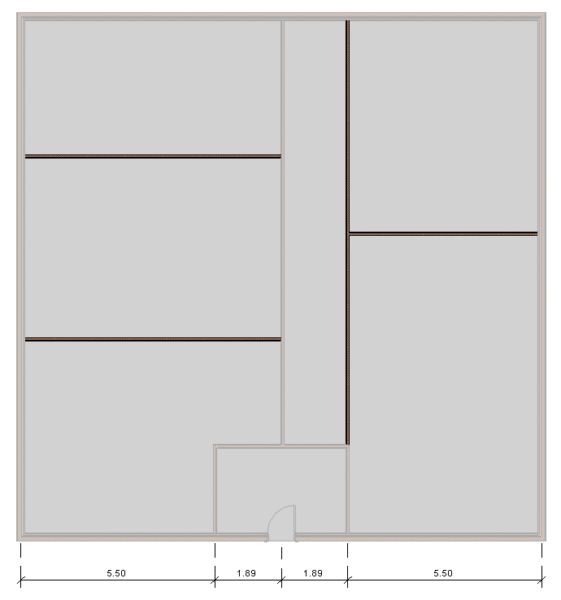

Como podemos ver, aparecerá nuestro modelo base «desactivado» (no podremos modificarlo) y abajo aparecerá creada la opción que hayamos seleccionado. En este caso, la opción con las habitaciones a la derecha.



Ahora lo único que tenemos que hacer es comenzar a modelar la distribución deseada para esta opción.

Los elementos insertados una vez seleccionada la opción en la que queremos trabajar aparecerá de manera «normal» mientras que el modelo base aparecerá como «desactivado».

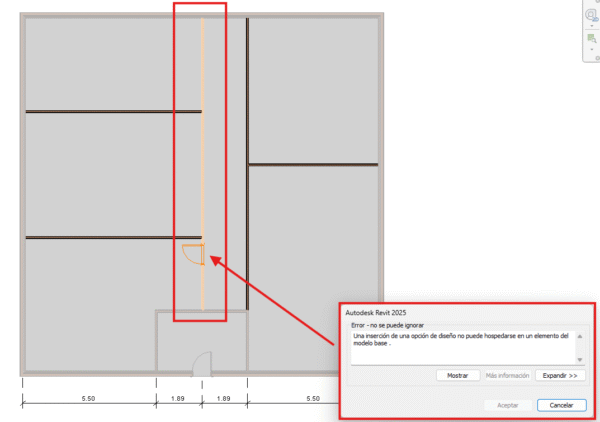

Importante: hay que tener en cuenta que el modelo base NO puede ser modificado. Por tanto, si queremos incluir una puerta o una ventana, por ejemplo, en un elemento que forme parte de éste, nos saltará un error que no podremos ignorar.



Si nuestra opción precisa de un cambio en un elemento, ese elemento deberá formar parte de la propia opción y no del modelo base, pues éste no puede ser modificado.

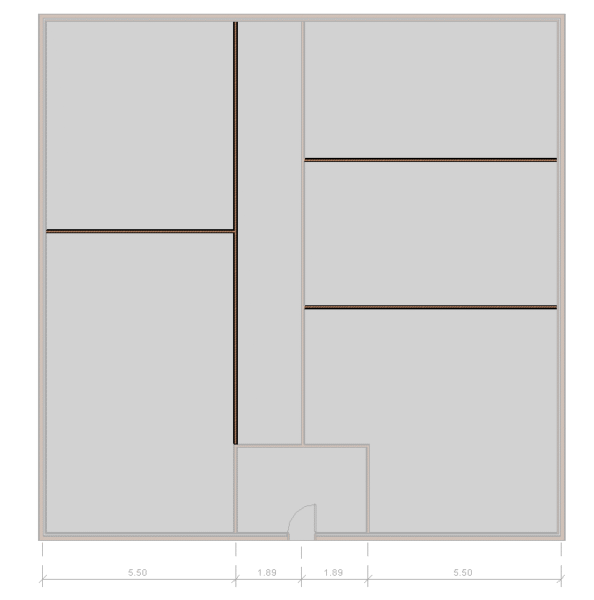

Por otro lado, podemos trabajar en la opción con las habitaciones en la izquierda, seleccionando previamente la opción de diseño correspondiente en la barra inferior:

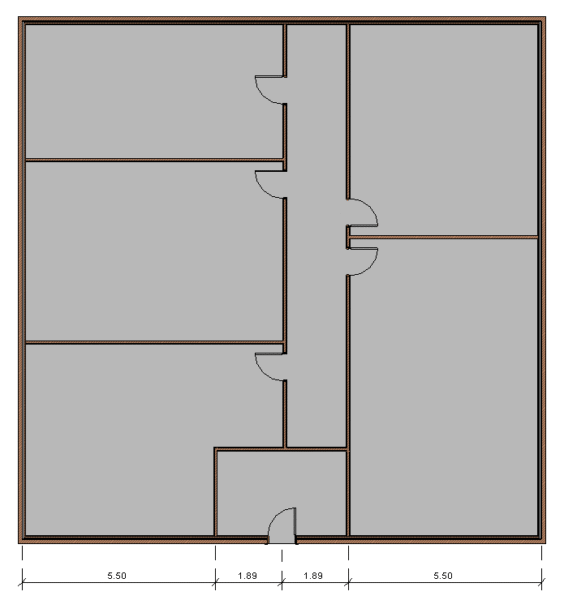

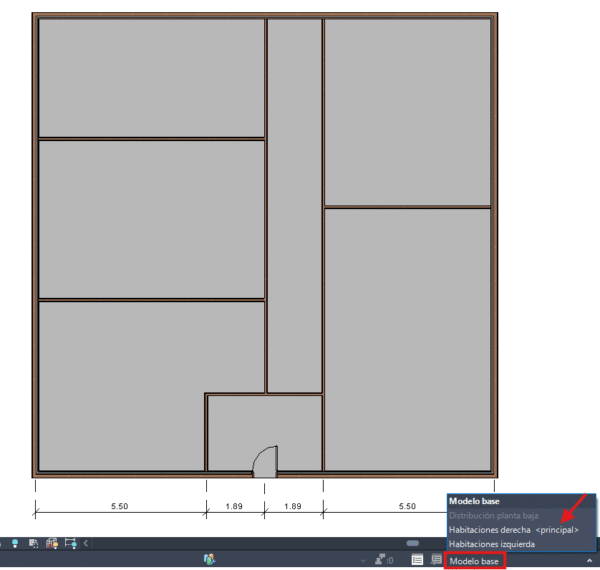

Ahora, si seleccionamos nuestro modelo base podremos comprobar que se visualizará la opción marcada como «<principal>» en combinación con nuestro modelo base de partida. En nuestro caso la opción principal era cuya disposición de habitaciones era a la derecha.

El siguiente paso sería insertar las carpinterías. No obstante, como hemos visto al principio, si queremos insertar las puertas en la disposición de habitaciones en la derecha nos dará un error puesto que no podemos modificar nada en el modelo base si estamos trabajando en las opciones.

Debemos tener en cuenta también que si estas modificaciones, por ejemplo, introducir una puerta, la hacemos en el modelo base; ésta se verá en cualquier opción de diseño, lo cual puede no ser muy correcto. Por ello, es muy importante tener claro desde el principio que formará parte de las opciones de diseño y que formará parte del modelo base.

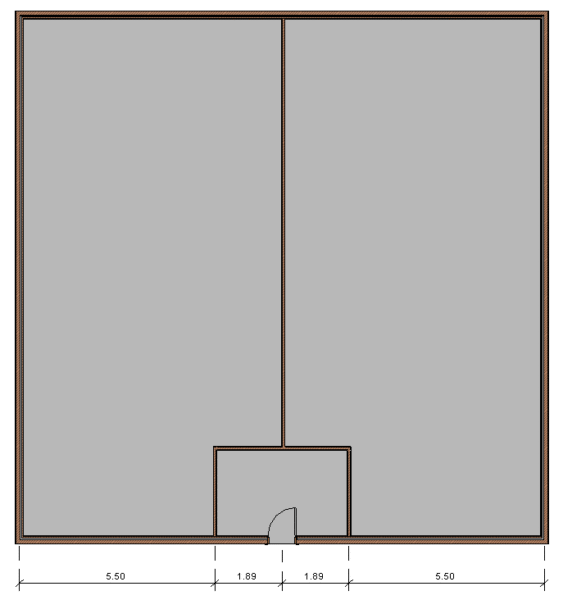

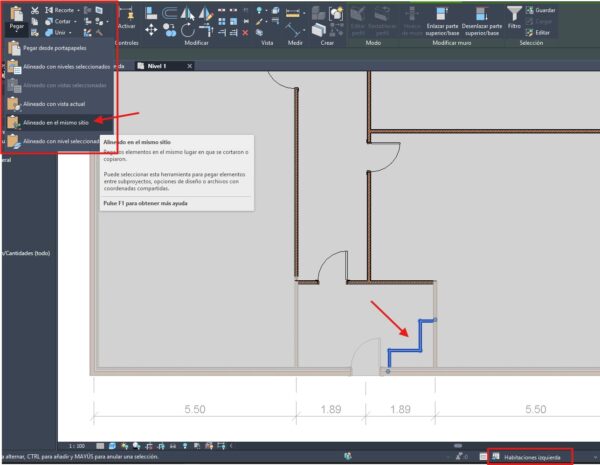

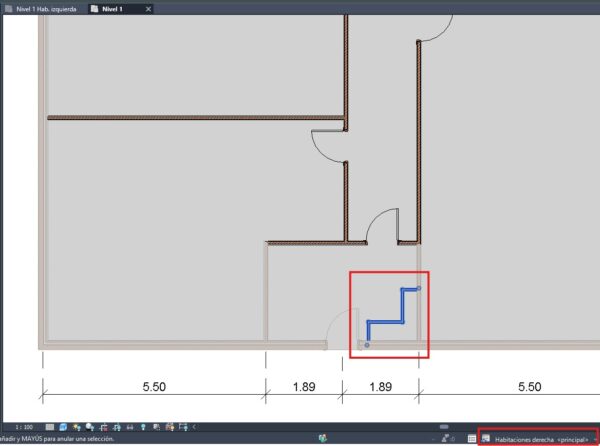

En nuestro caso, para que el modelo quede correcto debemos eliminar la partición interior e incluirla en cada opción en función de la disposición elegida. Así, podremos introducir las puertas y carpinterías correspondientes.

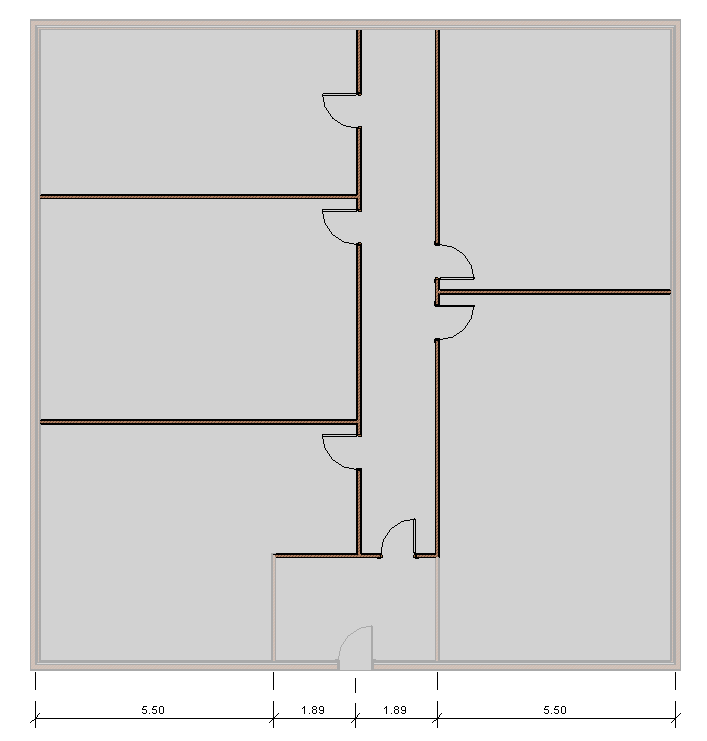

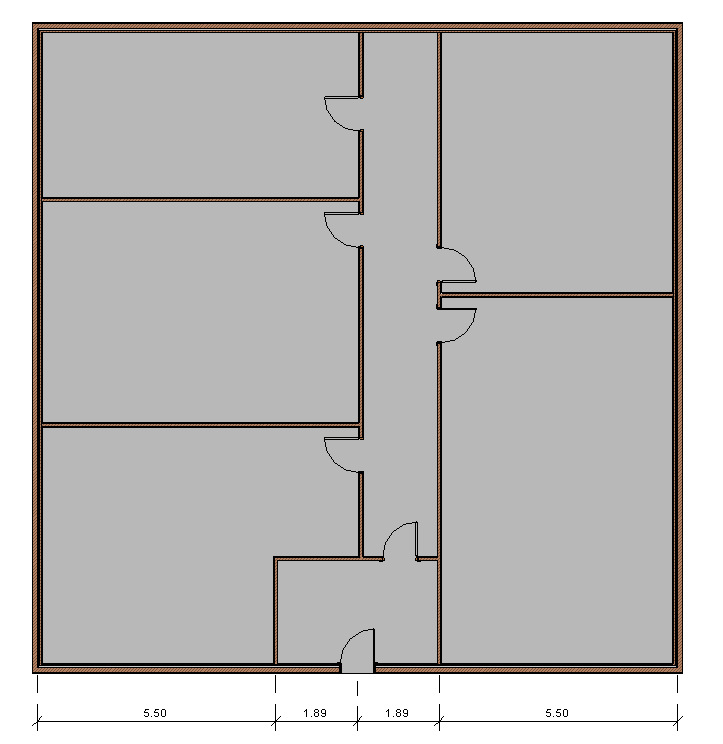

Como vemos, el modelo ya estaría casi correcto. No obstante, si colocamos una puerta para ir del vestíbulo al pasillo habría conflicto si elegimos una opción distinta. Por ello, el mudo donde irá la puerta también dependerá de la opción elegida y no podremos incluirlo en el modelo base.

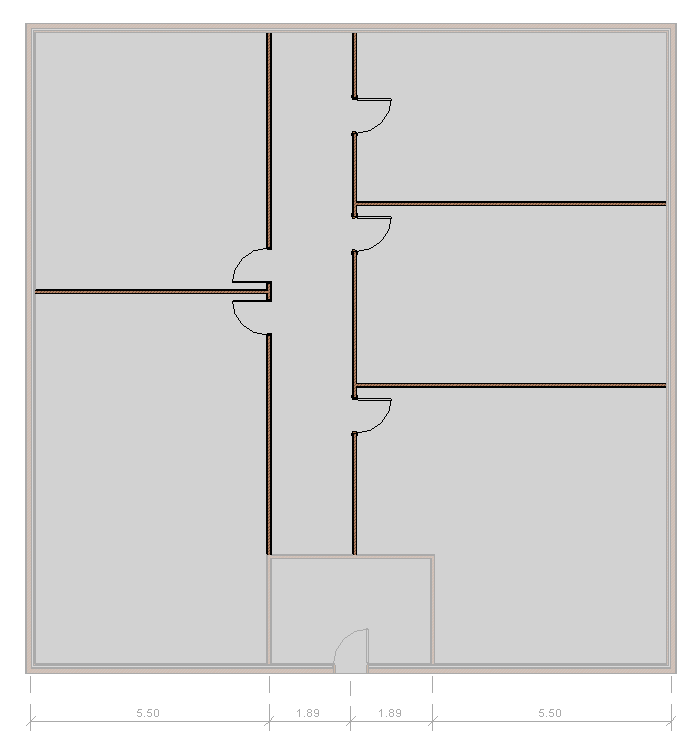

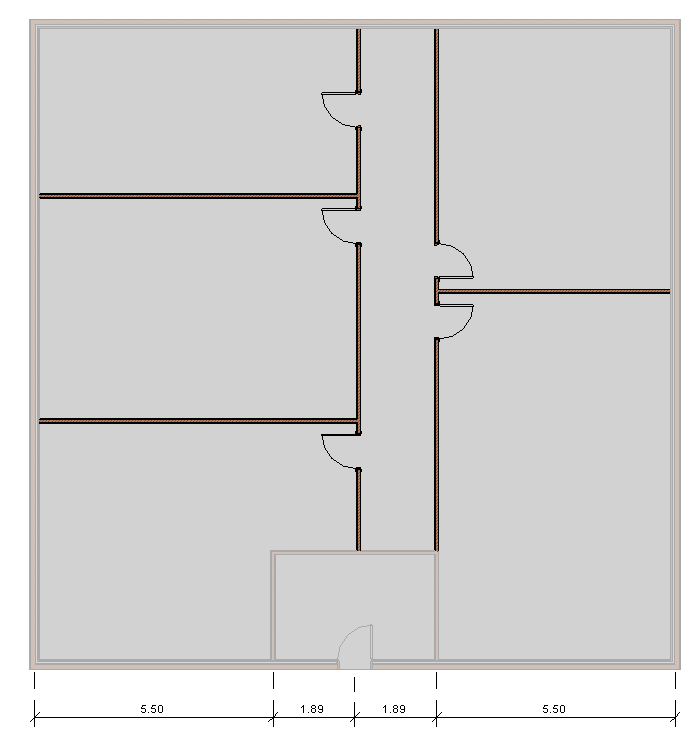

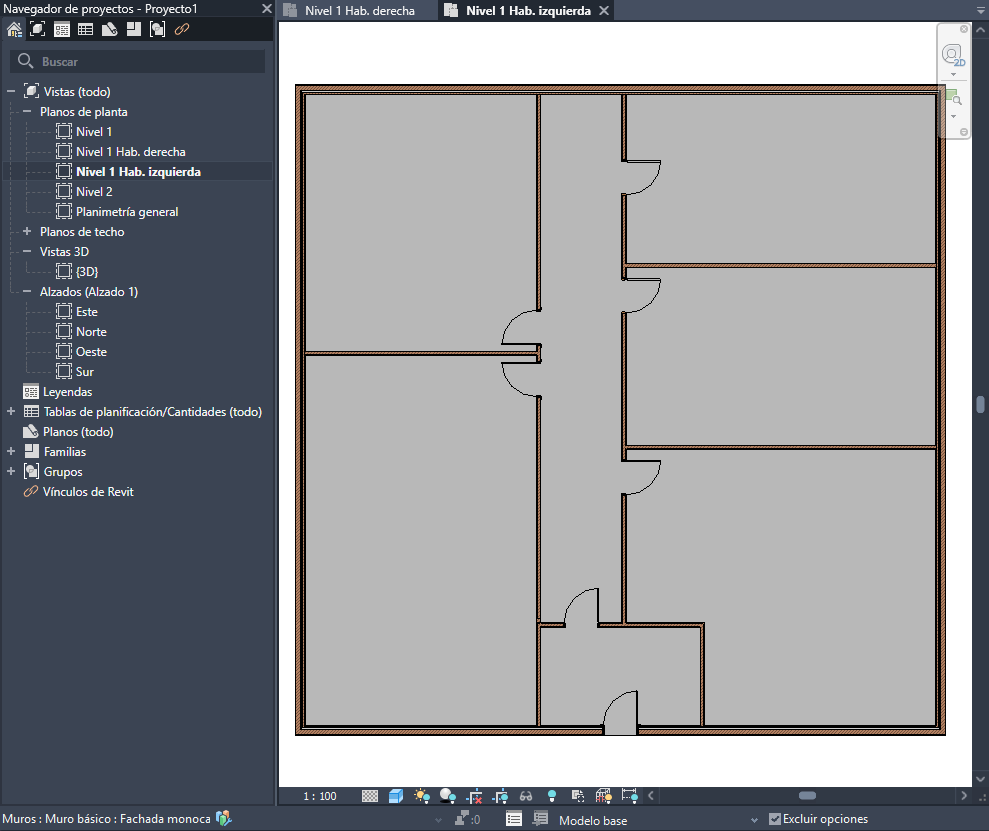

Repetimos el mismo procedimiento para la opción con la distribución de habitaciones a la izquierda.

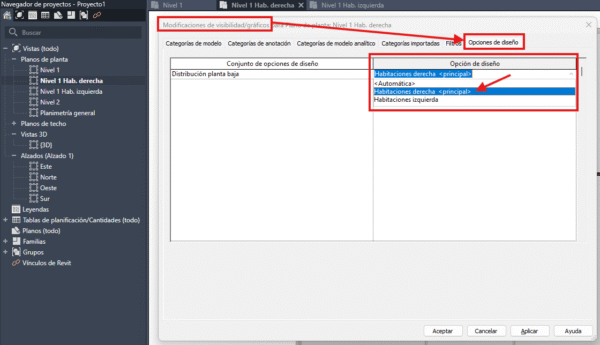

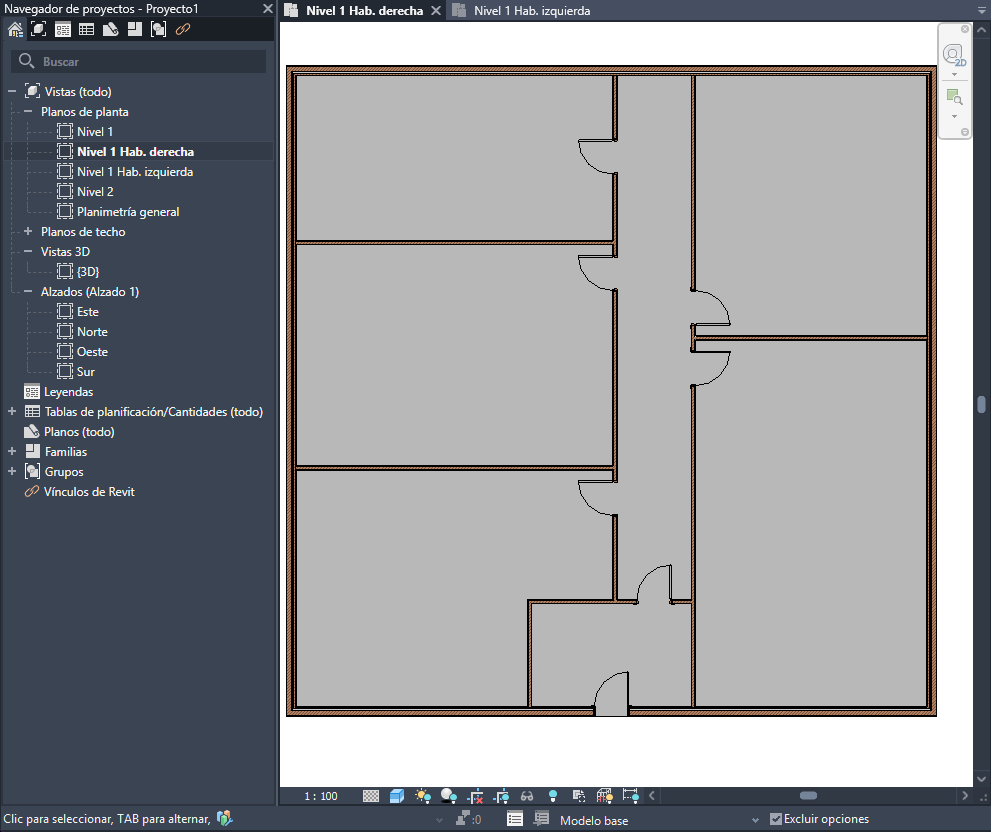

De esta manera en cada vista podemos visualizar cada una de las opciones elaboradas. Abajo nos aparecerá seleccionado «Modelo base» por defecto. No obstante, lo que realmente se muestra es el modelo base con la opción elegida.



Cabe destacar que si queremos modificar algo del modelo base podremos hacerlo desde esta vista y si queremos modificar algo de la opción seleccionada deberemos cambiar a la opción que corresponda. Si queremos visualizar las otras opciones debemos ir a la vista original o a la vista configurada para esas opciones ya que no podremos visualizarla ni modificarla desde esta vista.
